Installatie Keramische dakpironnen

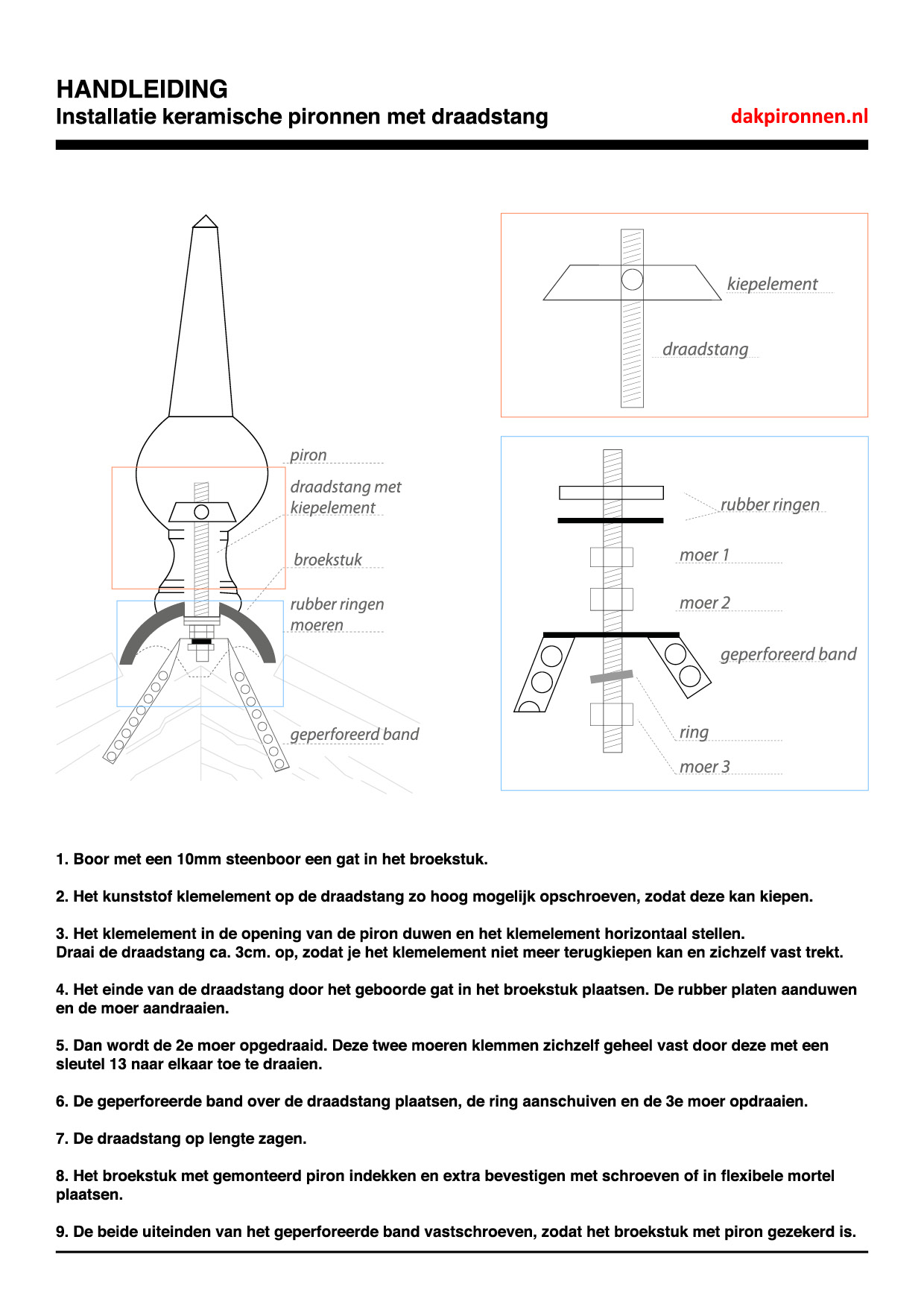

Zie de schematische weergave voor verdere informatie:

1. Boor met een 10 mm steenboor een gat in het broekstuk.

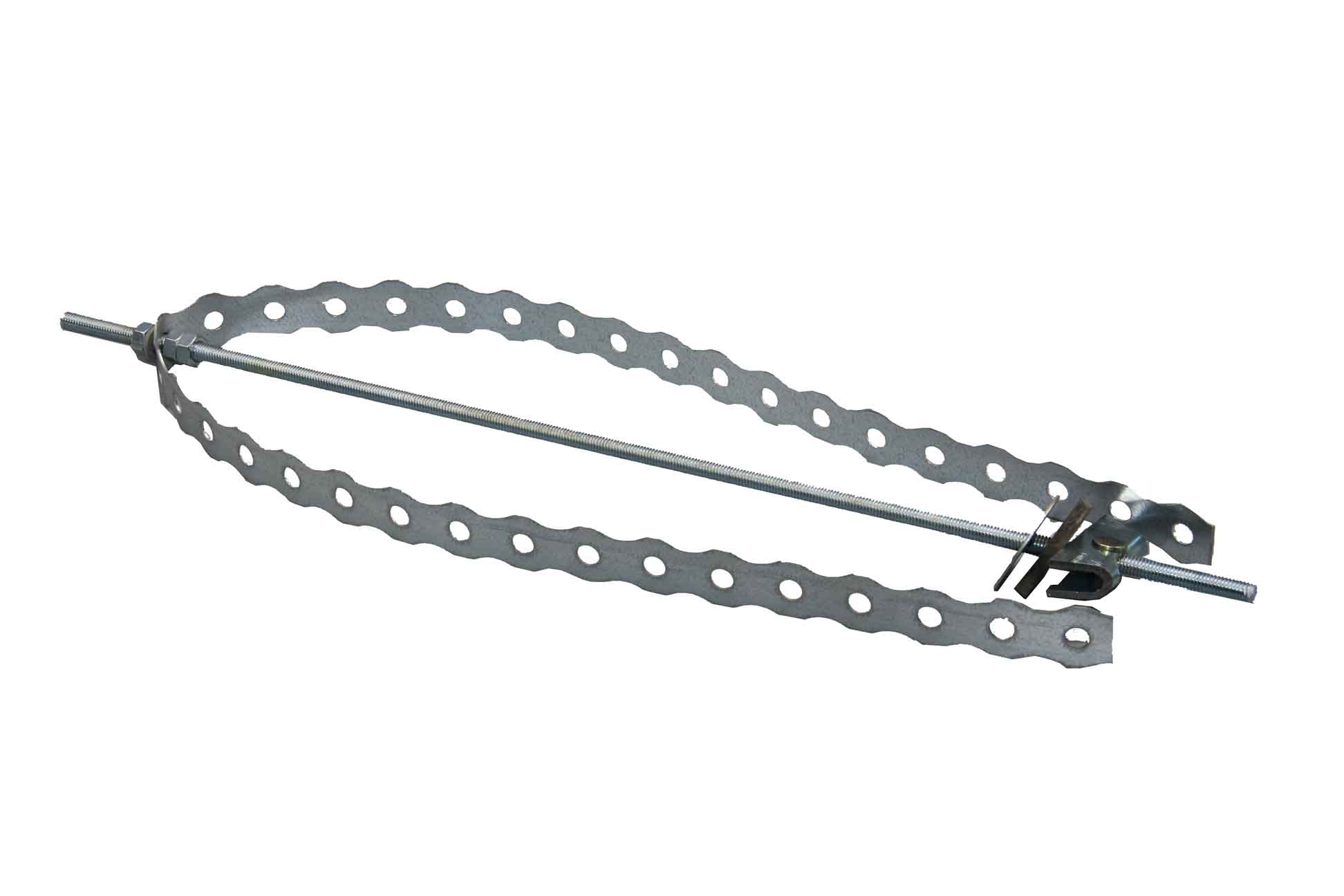

2. Het kunststof klemelement op de draadstang zo hoog mogelijk opschroeven, zodat deze kan kiepen.
3. Het klemelement in de opening van de piron duwen en het klemelement horizontaal stellen.
Draai de draadstang ca. 3 cm. op, zodat je het klemelement niet meer terugkiepen kan en zichzelf vast trekt.
4. Het einde van de draadstang door het geboorde gat in het broekstuk plaatsen. De rubber platen aanduwen en de moer aandraaien.
5. Dan wordt de 2e moer opgedraaid. Deze twee moeren klemmen zichzelf geheel vast door deze met een sleutel 13 naar elkaar toe te draaien.
6. De geperforeerde band over de draadstang plaatsen, de ring aanschuiven en de 3e moer opdraaien.
7. De draadstang op lengte zagen.
8. Het broekstuk met gemonteerd dakpiron indekken en extra bevestigen met schroeven of in flexibele mortel plaatsen.
9. De beide uiteinden van het geperforeerde band vastschroeven, zodat het broekstuk met piron gezekerd is.
